一、概述：

華大HD-100二合一讀卡器是包含身份證、健康卡、醫療健康卡、診療卡等多種卡片讀取的多功能身份證讀卡器，HD-100機型采用USB/RS232接口可選，采用國際上先進的TypeA/B非接觸IC卡閱讀技術，通過內嵌的專用安全控制模塊（SAM），將芯片內的個人信息資料讀出并將此信息上傳至計算機或者自助終端相關設備。

本產品具有體積小巧，連接方便，功耗低，讀卡速度快等特點。可靈活應用于自助終端、機柜等設備集成使用。本產品提供開放的應用程序接口（API），供用戶進行應用開發,支持C#/JAVA/VC/VB/PB/DELPHI/Android等多種開發平臺。

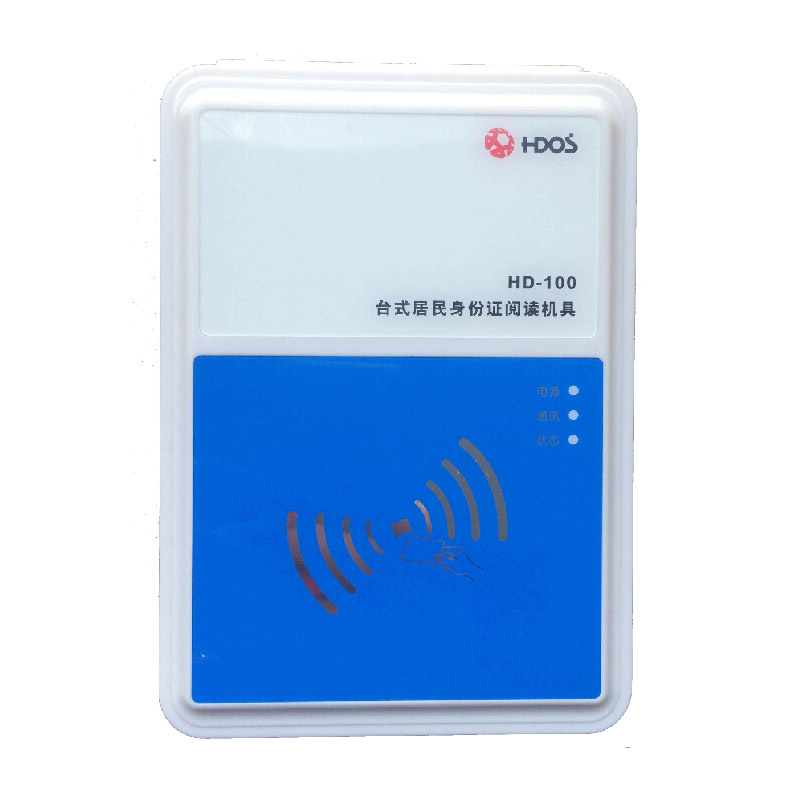

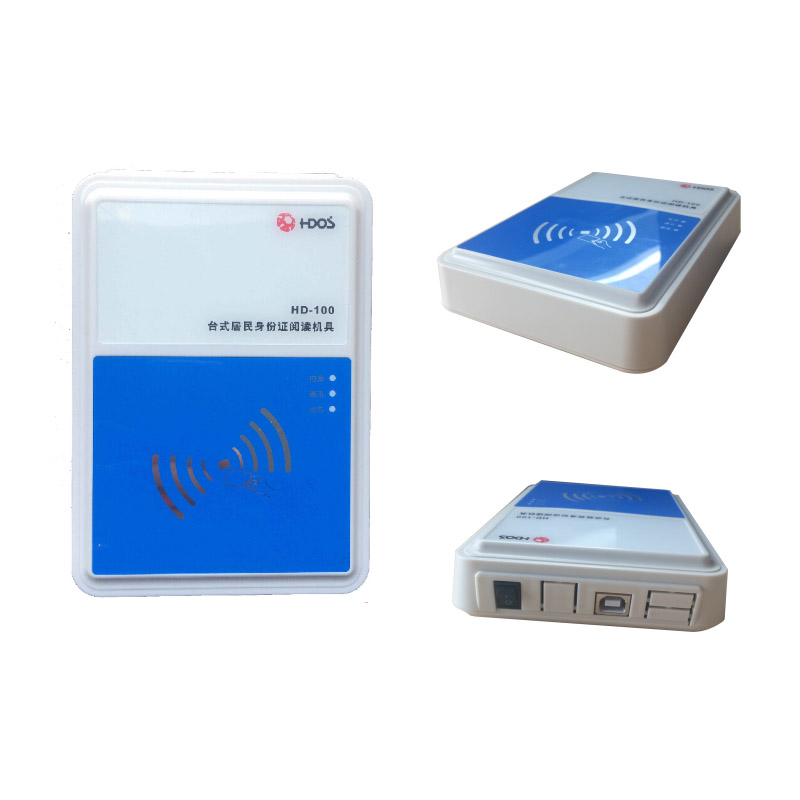

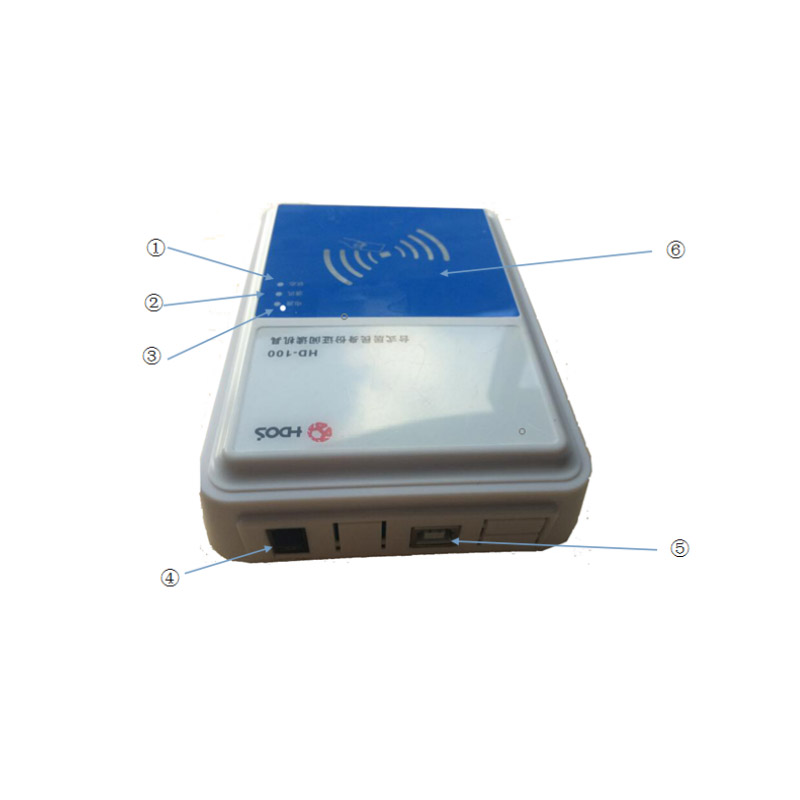

二、產品外觀：

三、產品主要功能：

適合領域

公安、衛生、社保、工商、電信、郵政、稅務、銀行、保險、醫療及各種收費、儲值、查詢等智能卡管理應用系統。

產品介紹

華大HD-100可讀取的卡片包括身份證+非接觸式讀卡（健康卡、醫療健康卡、診療卡）等多種卡片讀取的多功能身份證讀卡器。

1)ISO/IEC 14443-A/B 非接觸式卡片

2)支持4個PSAM卡安全模塊、支持高速PSAM卡安全交易認證 。

3)非接觸式卡片通信速率最高支持424Kbps 。

4)全速USB接口、安裝方便、無需額外安裝驅動、操作簡易 。

5)可拓展外接加密鍵盤 。

6)支持在線程序升級，提供Windows/Linux/Unix/Android等各種平臺下的應用程序標準DLL動態庫接口。

四、產品性能參數：

主處理器32位處理器、頻率72MHz、工業級

非接觸式讀卡模塊支持標準:ISO/IEC 14443 A/B/C標準卡片類別:Mifare One、非接觸式A、B類卡支持速率:106～424Kbps讀卡距離:大于5CM

外置鍵盤（選配）按鍵數量:15個、10個數字鍵、5個功能鍵壽命:使用次數大于10萬次

USB支持HID、CCID、PC/SC協議，支持模擬鍵盤輸出協議通信速率12Mbps長度1.5米、帶磁環

串口(選配)支持標準的RS232接口、485接口通信速率支持9600～115200bps

電源DC5V±5%、USB取電、待機30mA,工作電流250mA

短路保護極性反接保護、過流保護、短路保護

工作環境溫度-20℃～105℃；濕度5%～90% 無凝結

尺寸145*105*35

五、測試項目：

測試項目單位范圍備注

工作頻率MHz13.56

天線輻射強度A/mHmax≤7.5；Hmin≥1.5

讀寫距離cm0～5

讀卡速度s<1

供電電壓V5

工作電流mA<500

MTBFH>5000

工作溫度℃0～50

5.1 工作頻率測試

測試步驟：

將示波器連接到定標線圈，將定標線圈放置閱讀器天線上方，觀察示波器上定標線圈感生電壓的頻率。

測試結果：

SampleSpcResult(MHz)

1#13.56MHz±7KHz13.56

2#13.56

5.2 穩壓測試

測試步驟：

1、通過USB連接DUT與PC。

2、打開身份證閱讀程序，使樣機連接并被識別并連接成功

3、點擊程序開始讀卡鍵，使樣機工作

4、用萬用表測試控制板的電源兩端的電壓

測試結果：

SampleSpeResult

1#5V±0.25V5.03V

2#5.01V

5.3 電流測試

測試步驟：

1、使用電流表串聯在USB上連接DUT與PC。

2、打開身份證閱讀程序，使樣機連接并被識別并連接成功

3、點擊程序開始讀卡鍵，使樣機工作

4、分別記錄待機狀態和讀卡工作狀態電流

測試結果：

SampleSPCStandby Work

1#<500mA312347

2#319339

5.4 讀卡距離測試

測試步驟：

1、使用USB上連接DUT與PC。

2、打開身份證閱讀程序，使樣機連接并被識別并連接成功

3、把塑膠板(high=1cm/pcs)放于樣機表面

4、把測試IC卡至于塑膠板面上

5、分別記錄在1cm、2cm、3cm是的讀卡是否成功

測試結果：

Sample1cm2cm3cm

1#PassPassPass

2#PassPassPass

5.5 讀卡響應時間測試

1、使用USB上連接DUT與PC。

2、打開身份證閱讀程序，使樣機連接并被識別并連接成功

3、把3塊塑膠板(high=1cm/pcs)放于樣機表面

4、把測試IC卡至于塑膠板面上

5、使用秒表記錄身份證閱讀程序顯示測試卡信息的時間：t<1s

華大HD-100二合一讀卡器_身份證+健康卡+醫療卡診療卡可多功能讀卡器測試結果：

Pass

（*由于產品升級或其他原因，HD-100二合一讀卡器產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
